WISI : V-CMTS

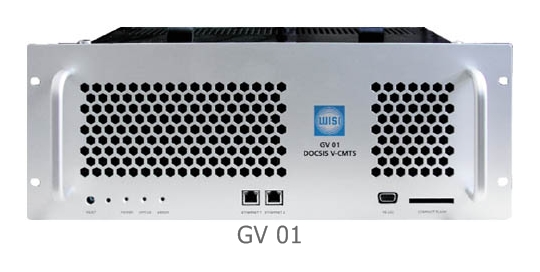

Le WISI V-CMTS est un chassis 19” 4U, permettant de déployer des solutions IPTV sur support Docsis.
Fiche Technique
Fiche Technique
Ce V-CMTS a été développé pour l’hospitality market (Hopitaux, Hôtels, maisons de retaite…..) suite à notre expérience dans le déploiement et l’exploitation de solutions DOCSIS pour les grands opérateurs câbles.
En tant que TDR IPTV pour réseau coaxial, le V-CMTS WISI peut convertir en IP multicast, créer un réseau IPTV multicast accessible à travers un modem câble EuroDOCSIS par n’importe quelle IPTV set-top box standard.
Les réseaux coaxiaux existants (Coaxial et HFC) sont convertis en réseaux Triple Play haut débit bidirectionnel sans modification ou câblage additionnel.
Le V-CMTS WISI permet à la fois la diffusion de signaux Unicast et Multicast jusqu’au câble coaxial de l’abonné via un modem câble EuroDocsis 2.0 et à travers une set-top-box IPTV.
Nous recommandons l’utilisation de nos propres modems ou l’utilisation de modems déjà test avec notre V-CMTS afin de garantir les fonctionnalités du système dans des conditions optimum.
Nous pouvons avoir jusqu’à 15 canaux QAM en voie descendante et 3 canaux en voie remontante.
La bande passante disponible en voie descendante sera de 750Mbit/s maximum pour l’ensemble du réseau.
Le V-CMTS peut desservir 400 modems câbles connectés par chassis.
Pour l’accès internet haut débit si l’on veut proposer différents niveaux de services il faudra utiliser un système de provisioning, WISI a développé son propre système DOPS, pouvant gérer tout modem EuroDocsis ou boitier CPE.
L’IPTV et les services VOD peuvent être connectés au port gigabit Ethernet et délivrés aux set-top-boxes IP à travers les modems câbles.
Le V-CMTS peut être connecté à un Back Office pour permettre une gestion du réseau à distance.
A la fois SNMP et SSH (Secure Shell) sont supportés, permettant une complète configuration, un diagnostic et une maintenance à distance.
Le V-CMTS a été développé pour être simple à installer et avoir une interface Web facile à utiliser pour l’installateur.
Une fonction Analyseur de Spectre basique est disponible via la Web Interface, montrant toutes les porteuses RF existantes sur le réseau.
Une représentation graphique rouge/orange/verte de l’état du V-CMTS permet d’identifier rapidement la nature des problèmes.
Le V-CMTS peut soit avoir ses sorties RF configurées manuellement ou utiliser la fonction analyseur de spectre intégrée pour scanner automatiquement le réseau et positionner les canaux QAM de sortie dans les emplacements libre du plan de fréquence.
Toutes les configurations sont stockées dans un fichier dédié, qui peut être sauvegardé et téléchargé via une interface Web afin de réduire les temps de paramétrages sur site pour l’installateur.
Le logiciel est upgradable soit localement par le port Gigabit Ethernet ou par un accès distant.
Installation

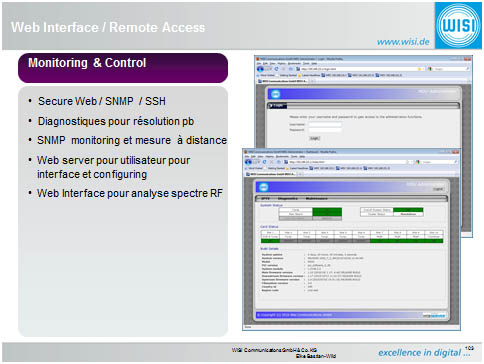

Interface

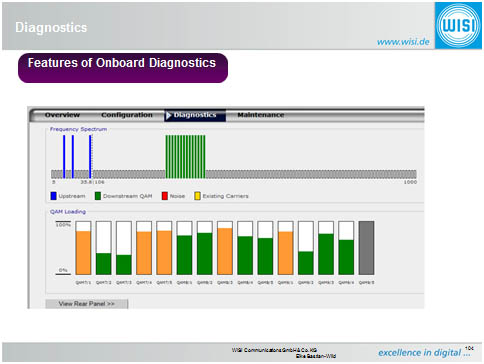

Diagnostic

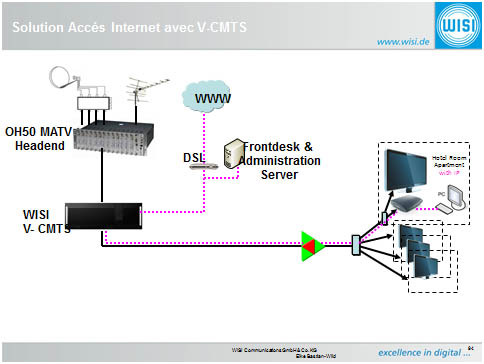

Exemple accés Haut Débit

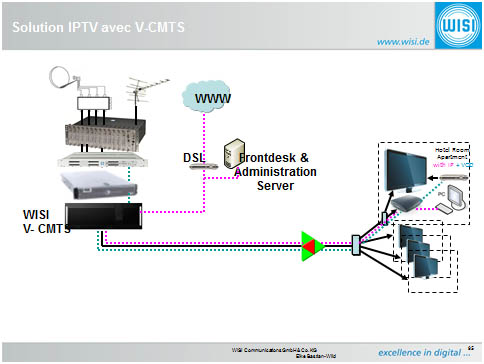

Exemple IPTV sur Coax
