Les antennes WISI sont toutes optimisées pour la réception TNT HD


Elles sont pré-assemblées et ne nécessitent aucun outillage

Leurs qualités et performances sont réelles et n’ont jamais été égalées





ANTENNES UHF LTE 700 MHz



EB45

EB 457

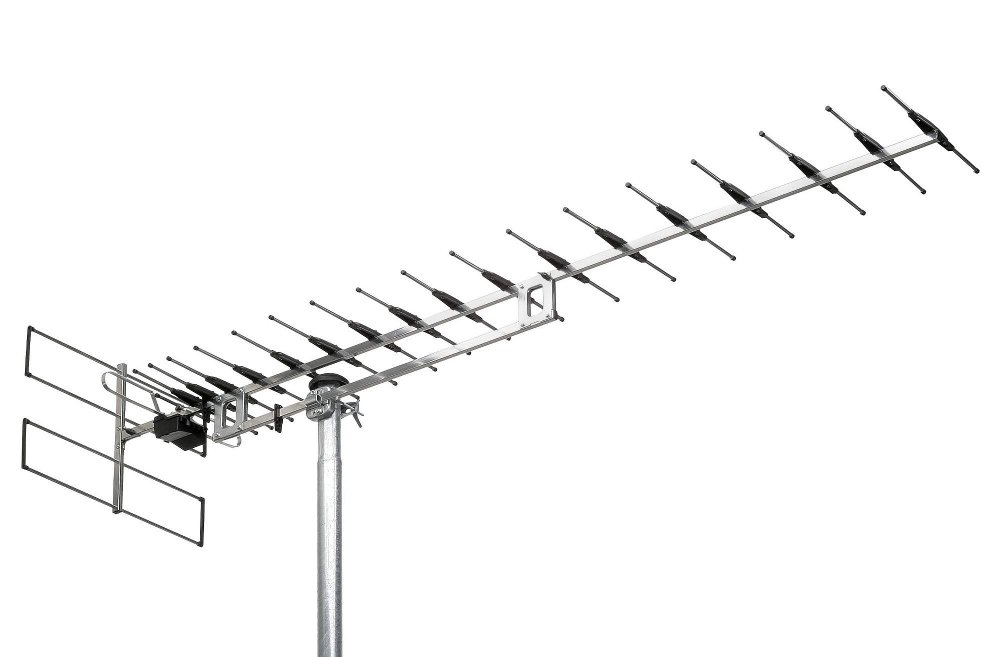

EB67

EB 677

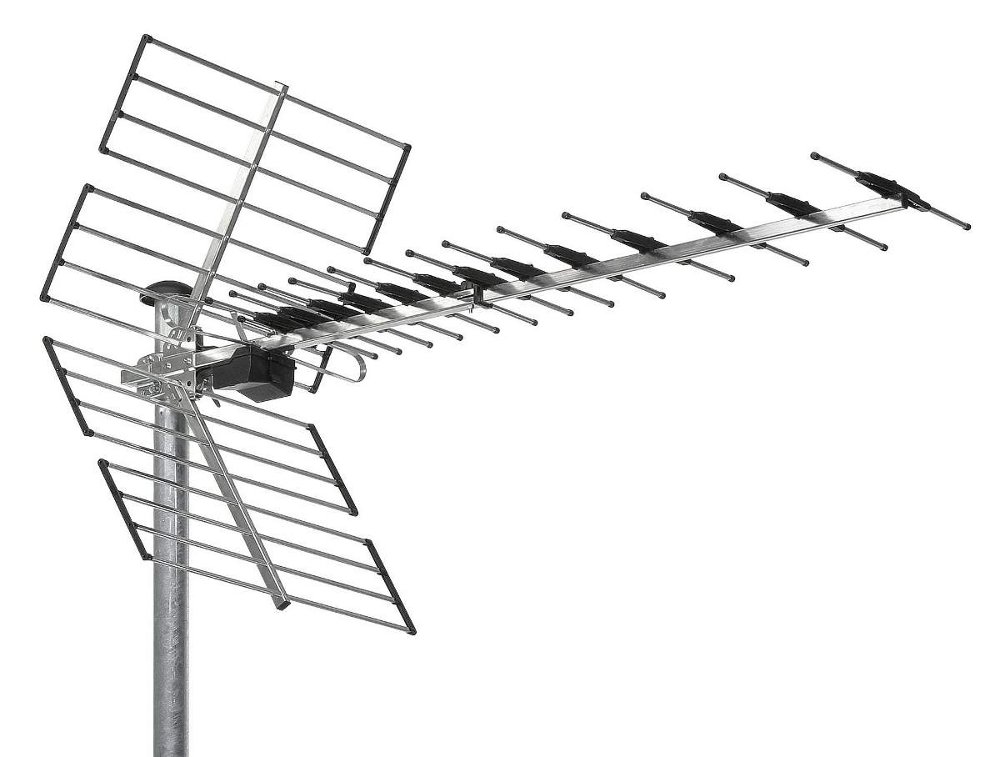

EZ457

EZ 457

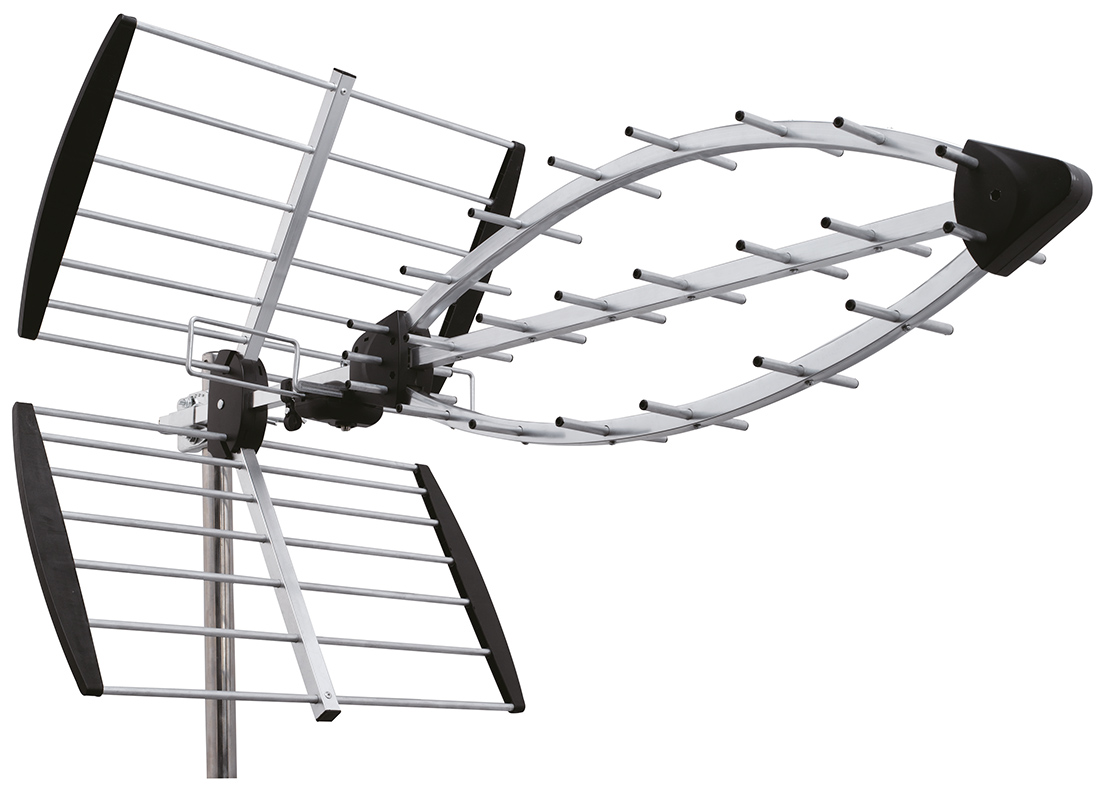

EB597

EB 597

EE06A

EE 06 A

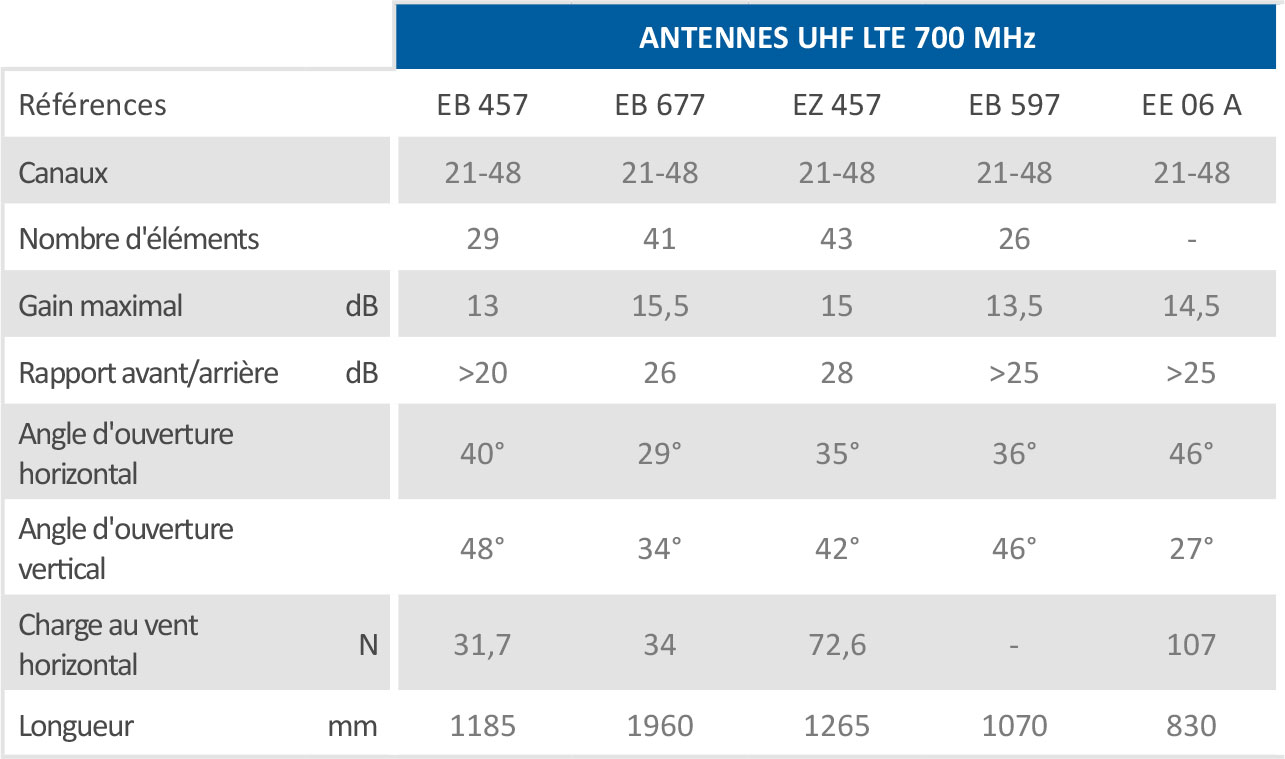

Tableau Antennes 700Caractéristiques antennes terrestres


Fiches Techniques:

    EB 457 / EB 677 / EZ 457 / EB 597 / EE 06 A





    ANTENNE mixte FM / DAB omnidirectionnelle



    Bandes de fréquences : 87,5 - 108 / 174 - 240 MHz

    Gain FM : 0 dB

    Gain DAB : 3 dB

    Connectique : 2 x F avec protection

    Antenne pré-montée

    Vis et écrous papillons pour un assemblage sans outil

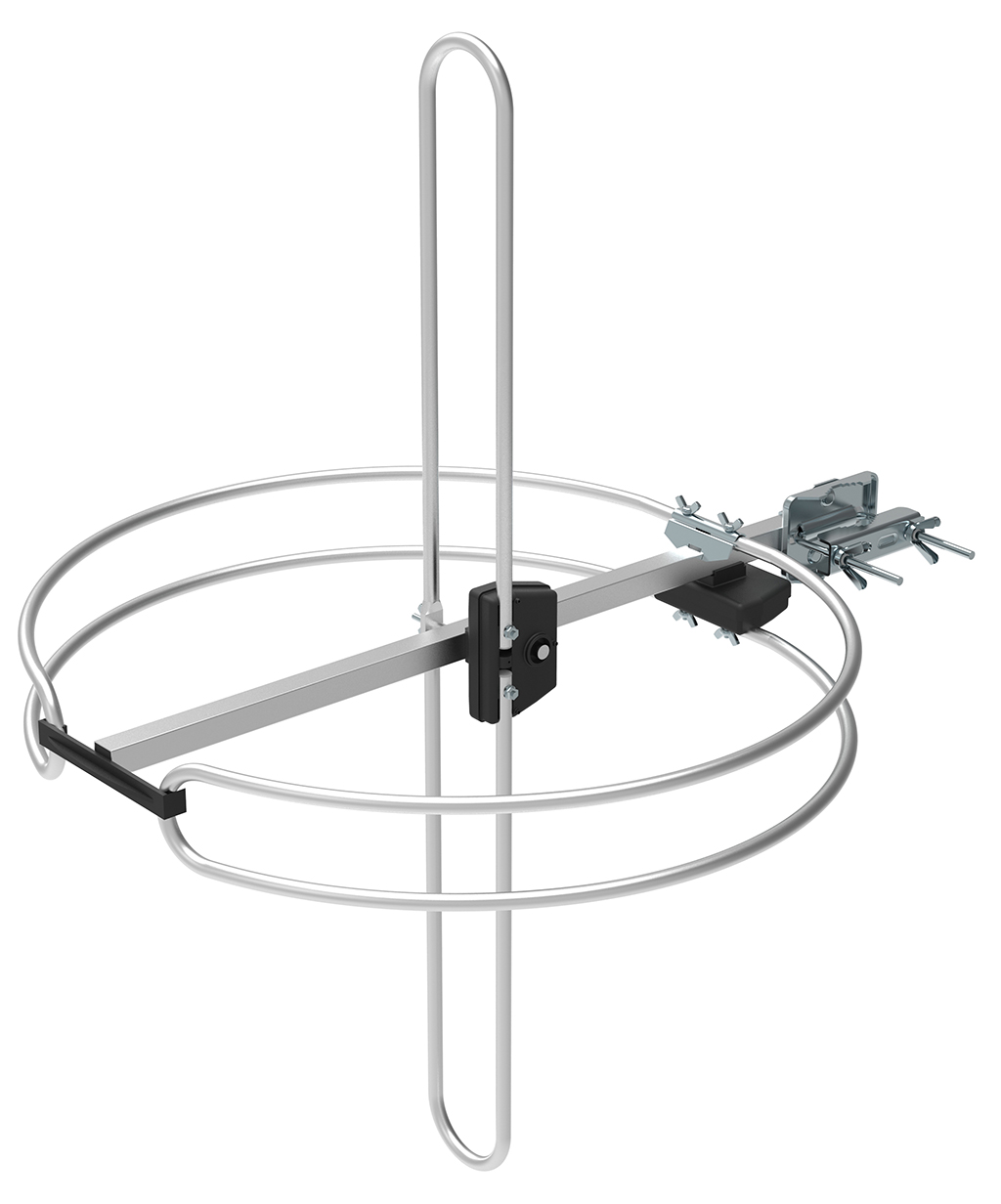

    UD 23

    UD 23

    Fiche Technique:

    UD 23

Conseil WISI

La diffusion de la TNT exploite souvent l'architecture SFN (Single Fréquency Network ) qui consiste à utiliser un même canal pour émettre un même multiplex depuis des émetteurs synchronisés voisins. Cette possibilité s'accompagne toutefois de zones où, malgré la synchronisation, les signaux reçus de ces émetteurs arrivent avec un décalage de temps supérieur à l'intervalle de garde, générant alors un brouillage pour les signaux reçus avec peu de différence de niveau, a la réception, la directivité de l'antenne ainsi que son positionnement, l'isolation RF des entrées des coupleurs et pré amplificateurs si l'installation en comporte sont les remèdes les plus efficaces contre ce brouillage. Il faut également tenir compte du fait que le démarrage de nouveaux émetteurs en mode SFN, ou le réaménagement furur des fréquences, peut générer après coup de telles zones, il est donc prudent d'employer des antennes très directives chaque fois que possible, même si le besoin ne s'enfait pas ressentir au moment de l'installation



Avantages WISI

Les directivités des antennes WISI sont optimisées et parmi les plus élevées, diminuant ces risques de brouillage.



Caractéristiques antennes terrestres



Conseil WISI

Attention aux anciennes machineries d'ascenceur. La réception de la TNT est très sensible aux bruits impulsionnels et parasites industriels. Quand vous installez des antennes en terrasse sur le local de la machinerie de l'ascenseur, veillez que celles-ci ne soient pas orientées ou parallèles au local mais lui tournent le dos. Pensez qu'une machinerie comportant des relais peut générer des parasites importants à proximité directe. la qualité des connexions et des câbles entre les antennes et la station de tête est primordiale pour assurer une excellente immunité et ne pas y induire de parasites. la qualité du symétriseur qui va  faire du conducteur extérieure du câble un élément neutre, est également un facteur important de l'efficacité de blindage.



Avantage WISI
Les antennes Wisi sont parfaitement symétrisées, améliorant ainsi l’insensibilité aux signaux induits sur la gaine des câbles et elles comportent une connexion blindée.



ACCESSOIRES MÉCANIQUES

NB10F

NB 10

FX07F

NC 11

FX07F

NC 03

NC85B

NC 85 B

NC95A

NC 95 A

NCF91

NC 91

MN03

MN 03

MN17

MN 17

MN09

MN 09

Caractéristiques antennes terrestresCaractéristiques antennes terrestresCaractéristiques antennes terrestres
