Série FLEXSWITCH - modèles DRC / DRT



Commutateurs 4 BIS avec Terrestre actif

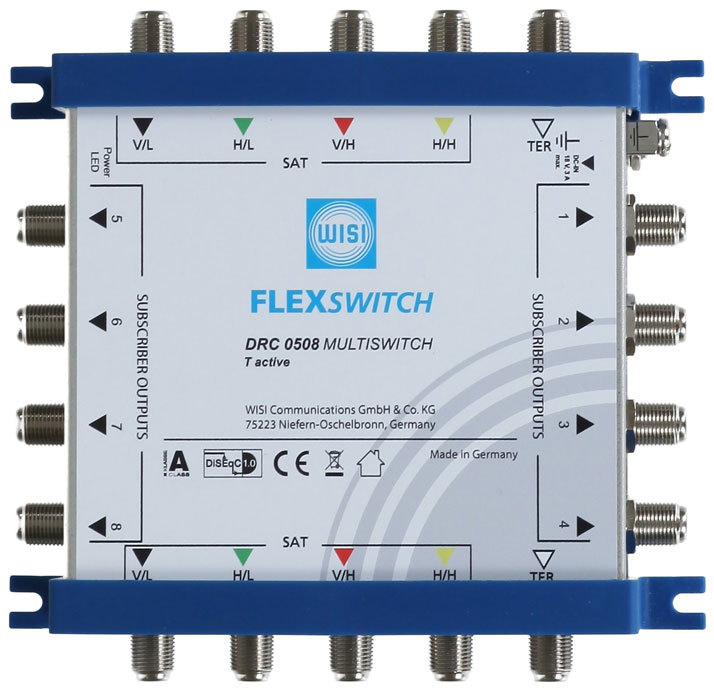

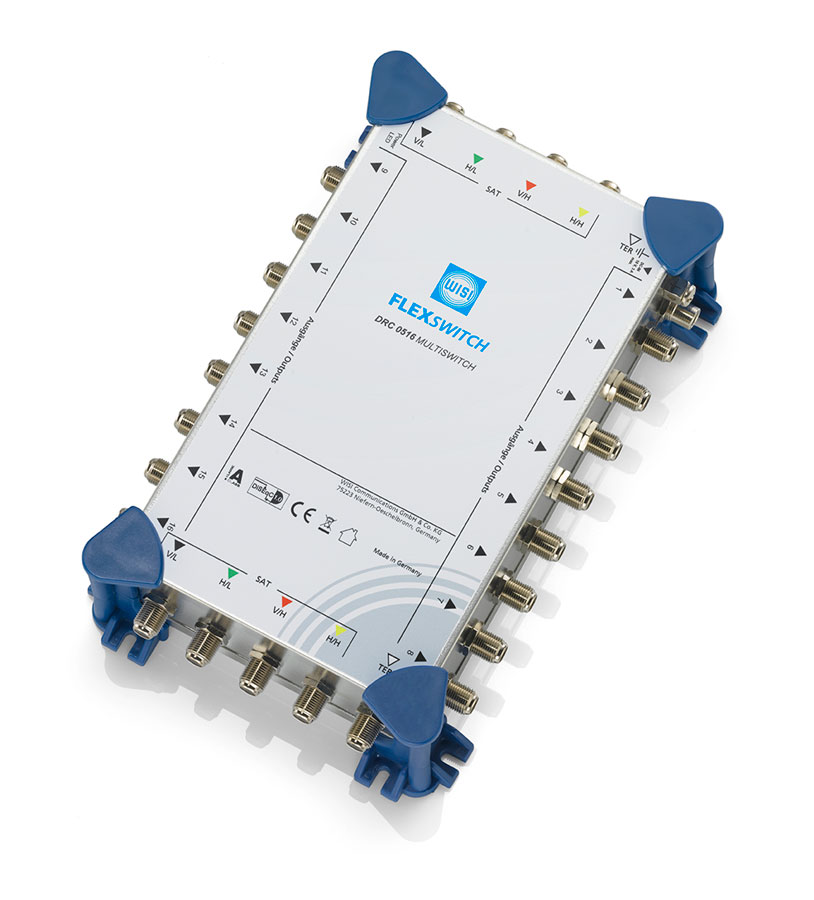

Cascadables DRC 05xx / Terminaux DRT 05xx



Les commutateurs de la série DRC 05xx & DRT 05xx disposent de 4 entrées BIS pour la distribution d‘un satellite et d‘une entrée terrestre large bande 40 - 862 MHz.


Les modèles DRC 05xx sont cascadables et équipés de 5 sorties de ligne permettant la réalisation  d’une installation en cascade.


Les modèles DRT 05xx sont des produits terminaux installés en bout de cascade, en distribution dite « étoilée », ou associé à une alimentation DRP 1533 comme produit Standalone.


Cette série propose en configuration DRC, 5 versions différentes par le nombre de sorties d’Usagers : 8, 12, 16, 24 et 32 et en configuration DRT, 2 versions différentes à 8 et 16 sorties d‘Usagers.


Les signaux DVB-T/T2 – DAB & FM sont disponibles sur l’ensemble des prises d’arrivées des usagers raccordés (via une alimentation sur le commutateur ou la ligne de cascade).


Les voies satellites et la voie terrestre étant actives, les pertes de raccordements des Usagers sont compensées. L’amplification est individualisé par sortie Usager, ainsi que l’alimentation provenant du terminal raccordé.


La tension d’alimentation 15 Vcc pour les amplificateurs et LNB‘s est véhiculée à travers tous les câbles BIS. Cette technique garantie une excellente répartition des courants ainsi qu’une totale liberté dans le choix du point d’injection. Tous les commutateurs sont équipés d’un connecteur d’injection & d’extraction de la tension d’alimentation. Le passage de la télé-alimentation est bidirectionnel E/S & S/E.


L’alimentation à découpe DRP 1533 de 15 Vcc / 3.3 A assure la télé-alimentation des LNB‘s et autres amplificateurs équipant l’installation.


Cette gamme dispose de différents amplificateurs que sont : DRA 4132, DRA 4232 et DRA 0505





Caractéristiques principales

  • Disponible en 8/12/16/24 & 32 sorties Usagers en version cascadable, 8/16 sorties Usagers en Terminal

  • Voie terrestre active, ne néccessite pas l‘adjonction d‘un amplificateur externe

  • Faible perte de raccordement grâce aux amplificateurs intégrés

  • Alimentation des amplificateurs SAT réalisée par les terminaux d’Usagers.

  • Faible consommation

  • Pré-égalisation HF des sorties Usagers compensant les pertes de raccordements

  • Distribution permanente des signaux terrestres, alimentation par l‘installation

  • Haute efficacité de blindage de Classe A

  • Raccordement aisé et de dimensions compactes

  • Equipé d’un code de couleurs sur les accès HF

  • Commutateur équipé d’un injecteur / extracteur DC
