WISI RFoG (Radio Frequency over Glass)

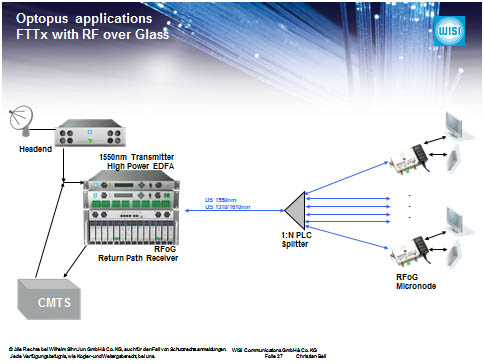

Principe d'un réseau RFoG




Fiche Technique



Note d'application logo_pdf



Radio Frequency over Glass (RFoG) or DOCSIS PON est un réseau  de distribution passif qui véhicule le signal HF vers l’abonné sur fibre optique.

En voie de retour le réseau RFoG se comporte comme un réseau HFC.

La voie de retour est uniquement active quand le modem cable associé transmet..

Cela est rendu possible grâce au Micronode (en partie terminal) qui active sa voie de retour quand le modem cable commence à transmettre.

L’avantage de cette technologie comparé aux réseaux traditionnels HFC est que la solution RFoG permet de diminuer fortement le bruit en voie de retour et donc d’augmenter la bande passante utilisable en voie de retour.



RFoG_1

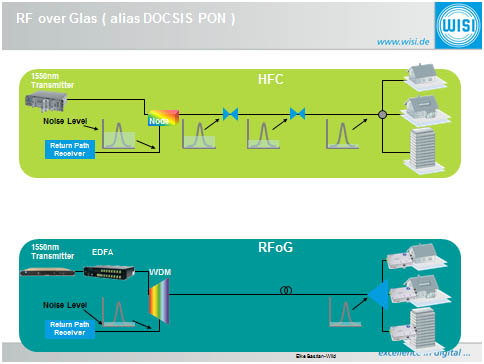

Comparaison du bruit Voie de retour


RFoG_2



Avec nos Micronodes LR83 la bande passante en voie descendante est étendue à 1GhZ.

Nous avons plusieurs modèles de Micronodes :


1) LR 83 1310 Micronode avec voie de retour FP isolé 1310nm

Fiche Technique logo_pdf





2) LR 83 1611 Micronode avec voie de retour DFB 1610nm

Fiche Technique logo_pdf





3) LR 83 W Micronode avec voie de retour DFB1610nm et filtre WDM pour connecter un ONT

(voir schéma RFoG and PON Overlay).

Fiche Technique logo_pdf



LR 83





Le réseau a besoin de moins de puissance du fait qu’il n’y a plus d’amplificateurs de lignes ou distributions et les coûts de maintenance sont minimisés.

En utilisant des produits au standart DOCSIS, le réseau RFoG se comporte comme un reseau HFC traditionnel. (utilisation d’un CMTS DOCSIS/ EuroDOCSIS, Cable Modem, même système de provisioning….).

Ce qui en fait la solution de migration préférée vers un réseau tout optique des opérateurs cables.

De plus dans le cadre d’une extension ou lors d’une rénovation on pourra faire cohabiter les deux réseaux sur la même TDR. (même CMTS, même système de provisioning, …..)

Sur un réseau HFC , le système de provisioning travaille de façon transparente via la couche DOCSIS.

Du fait que l’architecture passive RFoG est basée sur les mêmes principes que les réseaux GPON et GEPON, le système pourra évoluer quand la demande des abonnés nécessitera une bande passante plus importante ou quand on devra raccorder des abonnés professionnels de petites et moyennes tailles.

Les distances et les taux de splittage sont ajustés pour satisfaire les besoins du réseau PON pendant l’étude du réseau RFoG .

Les deux réseaux pourront être déployés sur la même fibre en utilisant des longueurs d’ondes différentes.



Principe d’un réseau RFOG + PON


RFoG_3

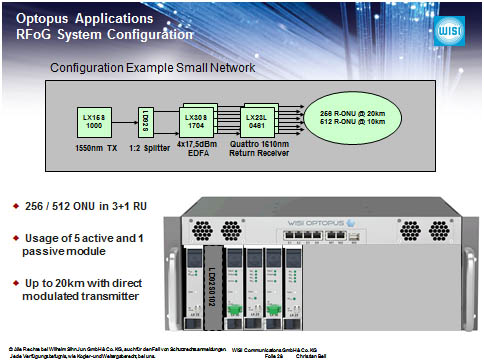

Exemple de RFoG pour un réseau de petite taille


RFoG_4

Exemple de RFoG pour réseau de taille moyenne


RFoG_5

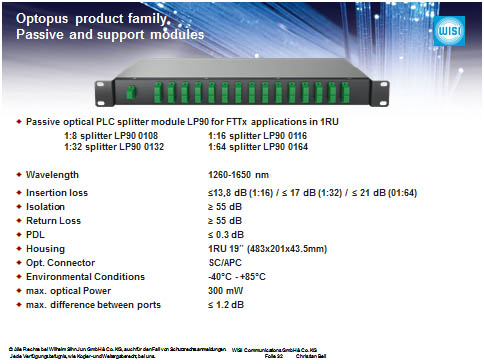

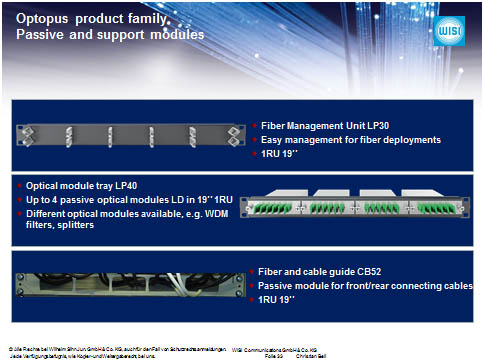

Passifs Optiques pour Solutions RFoG


RFoG_6

RFoG_7
