Série FLEXSWITCH - modèles DRC / DRT



Commutateurs 12 BIS avec Terrestre actif

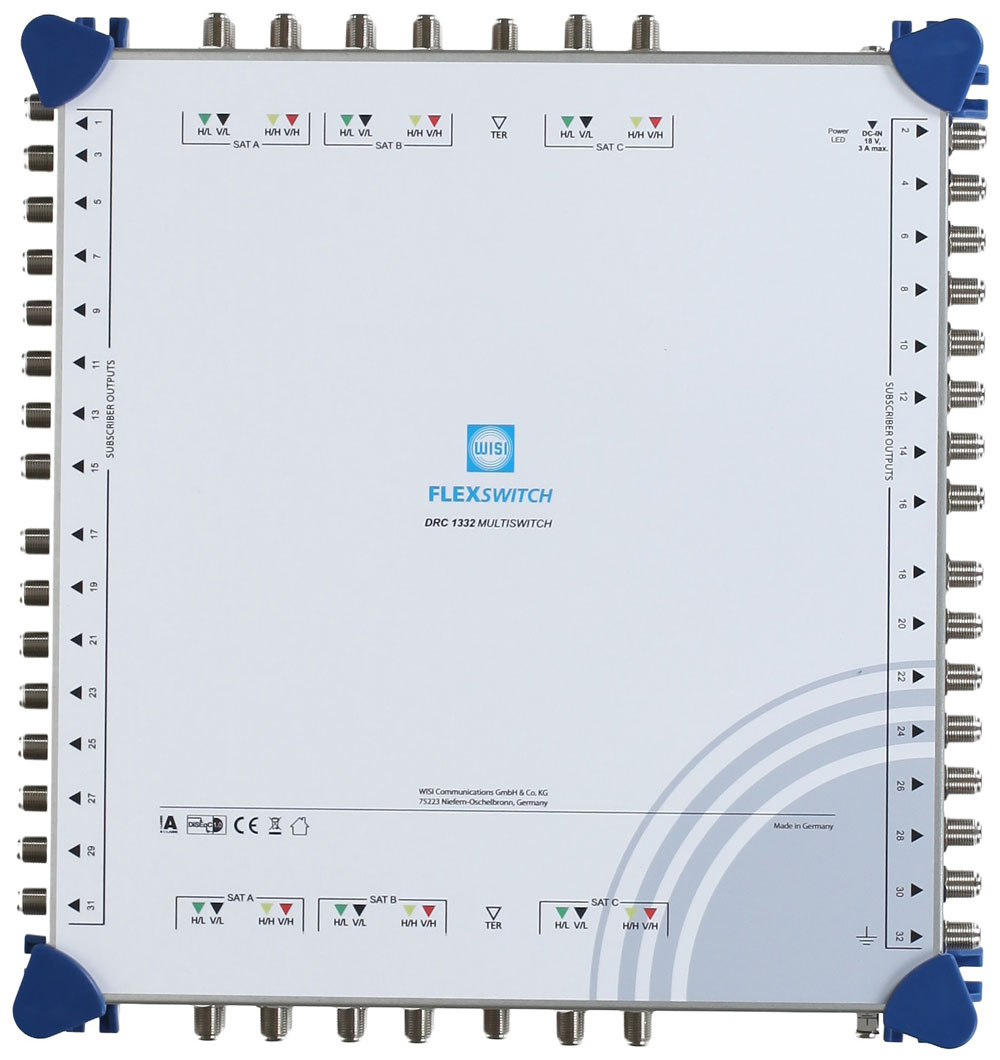

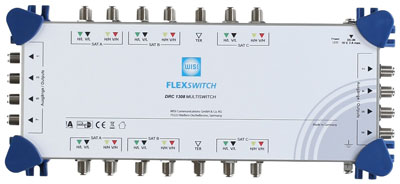

Cascadables DRC 13xx / Terminaux DRT 13xx



Les commutateurs de la série DRC 13xx & DRT 13xx disposent de 12 entrées BIS pour la distribution de 3 satellites et d‘une entrée terrestre large bande 5 - 862 MHz, permettant d'exploiter une voie de retour.


Les modèles DRC 13xx sont cascadables et équipés de 13 sorties de ligne permettant la réalisation  d’une installation en cascade.


Les modèles DRT 13xx sont des produits terminaux installés en bout de cascade, en distribution dite « étoilée » ou associé à une alimentation DRP 1533 comme produit Standalone.


Cette série propose en configuration DRC et DRT, 5 versions différentes par le nombre de sorties d’Usagers : 8, 12, 16, 24 et 32.


La répartition terrestre étant passive, les signaux DVB-T/T2 – DAB & FM sont disponibles sur l’ensemble des prises d’arrivées des usagers raccordés.


Les voies satellites étant actives, les pertes SAT de raccordements des Usagers sont compensées. L’amplification est individualisé par sortie Usager, ainsi que l’alimentation provenant du terminal raccordé.


La tension d’alimentation 15 Vcc pour les amplificateurs et LNB‘s est véhiculée à travers tous les câbles BIS. Cette technique garantie une excellente répartition des courants ainsi qu’une totale liberté dans le choix du point d’injection. Tous les commutateurs sont équipés d’un connecteur d’injection & d’extraction de la tension d’alimentation. Le passage de la télé-alimentation est bidirectionnel E/S & S/E.


L’alimentation à découpe DRP 1533 de 15 Vcc / 3.3 A assure la télé-alimentation des LNB‘s et autres amplificateurs équipant l’installation.


Cette gamme dispose de différents amplificateurs que sont : DRA 8132, DRA 8232 (9 entrées), DRA4132, DRA4232 (5 entrées) et DRA 1313





Caractéristiques principales

  • Disponible en cascadable & terminal, en 8/12/16/24 & 32 sorties Usagers

  • Voie terrestre passive 5 - 862 MHz avec passage de la voie de retour

  • Faible perte de raccordement sur les voies SAT grâce aux amplificateurs intégrés

  • Alimentation des amplificateurs SAT réalisée par les terminaux d’Usagers.

  • Faible consommation

  • Pré-égalisation HF des sorties Usagers compensant les pertes de raccordements

  • Distribution permanente des signaux terrestres sans présence d'alimentation

  • Haute efficacité de blindage de Classe A

  • Raccordement aisé et de dimensions compactes

  • Equipé d’un code de couleurs sur les accès HF

  • Commutateur équipé d’un injecteur / extracteur DC
