Réseaux SAT optique:

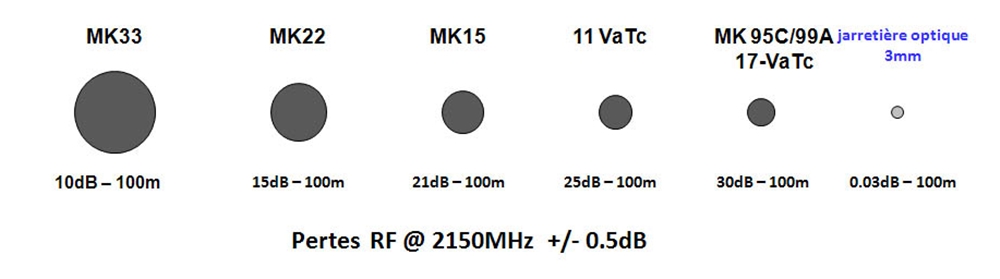

La distribution traditionnelle par câble coaxial en bande intermédiaire satellite, FI distribution, a toujours montré des limites dues aux pertes et dimensions des câbles.
Traditionnellement la distribution FI requiert 1 câble coaxial par polarité dans les installations de type multiswitch.

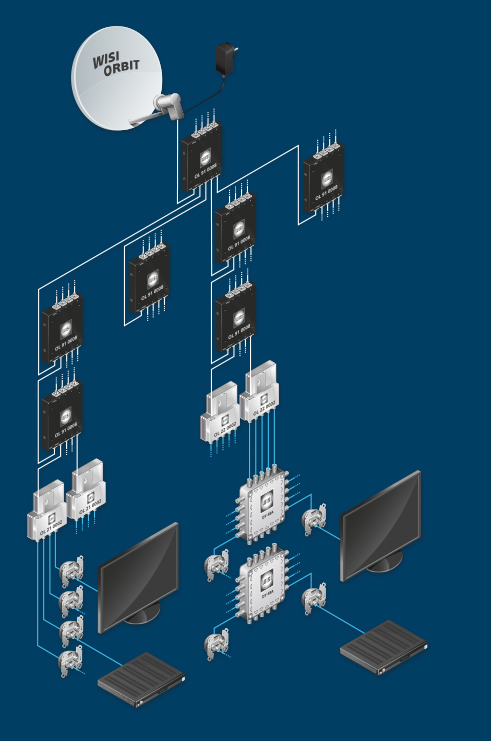

optique_1





Temps d’installation réduit

• 1 fibre optique  au lieu de 4 câbles coaxiaux
• Dimension dalles marines ou passages câbles réduites
• 1 fibre optique par usager – quelque soit le nombre d’équipements terminaux
• Les câbles de fibres optiques proposées sont préconnectorisés et ne nécessitent pas de préparation spécifique.
• Coût d’installation réduit



Réduit la complexité de l’installation

• Pas de calcul ou de système complexe
• Pas de problème lié aux longueurs de câbles et compensation de pente.
• Pas d’interférences liées aux:
– Rayonnements dus aux alimentation d’autres services
– Interferences RF

• Transmet les signaux bandes Horizontale & Verticale, Haute & Basse simultanéement sur une fibre optique

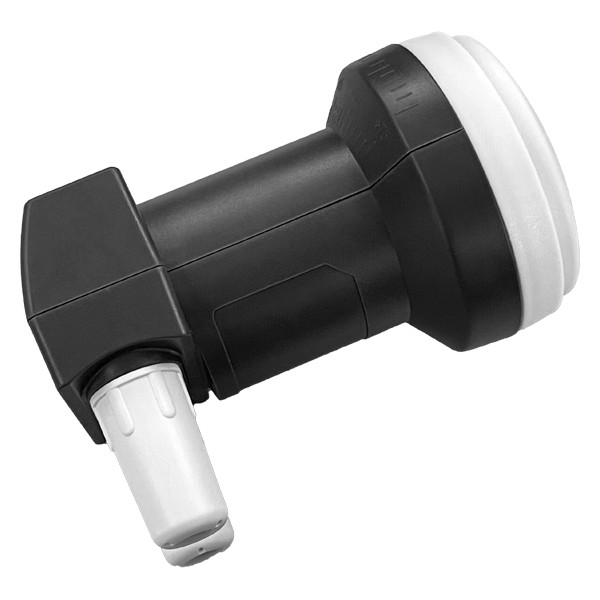

• Tête LNB Optique Universelle
• Le signal peut être réparti vers 32 Récepteurs
• Alimenté par un câble RF (connecteur F femelle):  12V 500mA





LNB optiques

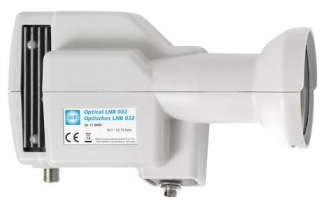

OL 11 0000
OL 11 0000    LNB optique 7 dBm
OL 12 0000    LNB optique 10 dBm





Kit complet LNB + émetteur E/O + câble HF + accessoires

kit OL 13 0000



OL 13 0000    Kit complet
- 1 LNB

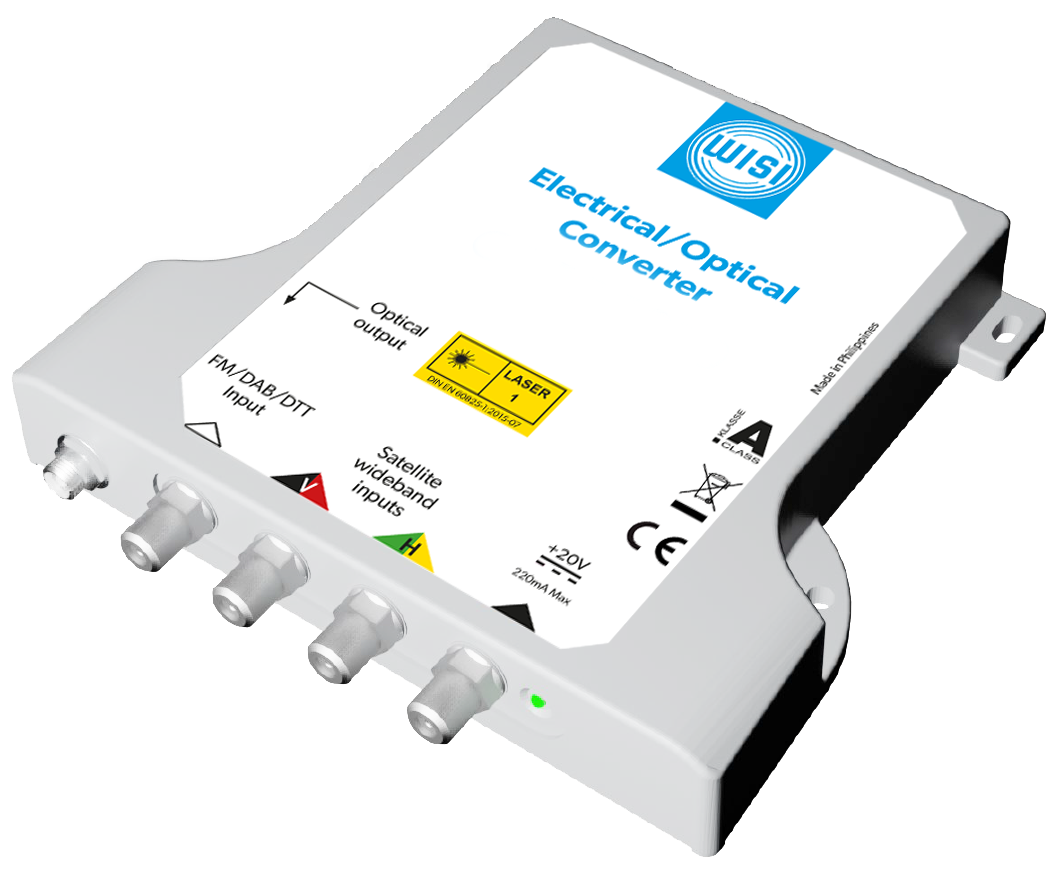

- 1 Emetteur E/O, 1 entrée SAT et 1 entrée Terrestre/FM vers 2 sorties optiques, soit 2 x 7 dBm
- 1 Câble HF, connectique de type N, longueur 2 m
- Accessoires






Récepteurs optiques

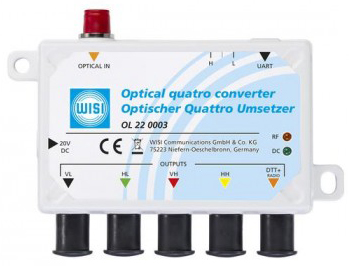

OL 22 0003
OL 22 0003   Récepteur optique Quattro + DVB-T/DAB/FM
OL 21 0003   Récepteur optique Quad + DVB-T/DAB/FM

OLPS 0230   Alimentation à découpage 100-240 Vac / 20Vcc - 1,2 A







Répartiteurs optiques FC/PC, 1310/1550 nm

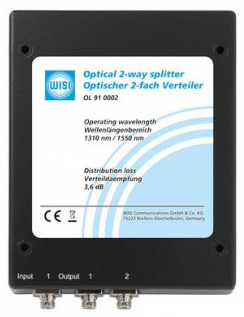

OL 91 0002
OL 91 0002   Récepteur optique 2 D symétrique, -3,8 dB
OL 91 0003   Récepteur optique 3 D symétrique, - 5,6 dB
OL 91 0004   Récepteur optique 4 D symétrique, -6,8 dB
OL 91 0008   Récepteur optique 8 D symétrique, -10,6 dB
OL 91 0016   Récepteur optique 16 D symétrique, -13,6 dB
OL 91 0032   Récepteur optique 32 D symétrique, -16,8 dB


OL 92 0010   Récepteur optique 2 D asymétrique, -1,10/-11,20 dB
OL 92 0020   Récepteur optique 2 D asymétrique, -1,60/-7,80 dB
OL 92 0030   Récepteur optique 2 D asymétrique, -2,20/-6 dB
OL 92 0040   Récepteur optique 2 D asymétrique, -2,90/-4,70 dB







Jarretières optiques FC/PC - G657A
Usage en intérieur & extérieur hors VRD et enterré. Perte : 0,3 dB/km. Résistante au UV. Protection écrassement & étirement
1 fibre, 2 x FC/PC, protection acier, sans halogène

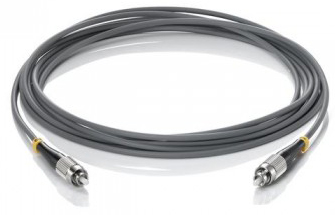

OL 95 1005
OL 95 1001    Jarretière optique, longueur 1 m
OL 95 1003    Jarretière optique, longueur 3 m
OL 95 1005    Jarretière optique, longueur 5 m
OL 95 1010    Jarretière optique, longueur 10 m
OL 95 1015    Jarretière optique, longueur 15 m
OL 95 1020    Jarretière optique, longueur 20 m
OL 95 1030    Jarretière optique, longueur 30 m
OL 95 1040    Jarretière optique, longueur 40 m
OL 95 1050    Jarretière optique, longueur 50 m
OL 95 1075    Jarretière optique, longueur 75 m
OL 95 1100    Jarretière optique, longueur 100 m
OL 95 1150    Jarretière optique, longueur 150 m
OL 95 1200    Jarretière optique, longueur 200 m





Câbles optiques - Gaine PE - Spécial VRD
Usage en extérieur en VRD non immergé. Perte : 0,3 dB/km. Résistante au UV. Rayon de courbure min.: 60 mm

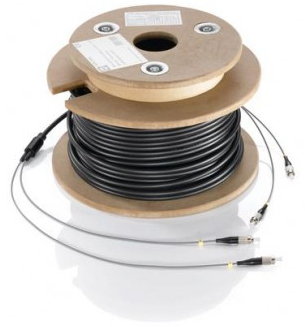

OL 95 2030
2 fibres, 4 x FC/PC
OL 95 2030    Câble optique, longueur 30 m
OL 95 2040    Câble optique, longueur 40 m
OL 95 2050    Câble optique, longueur 50 m
OL 95 2075    Câble optique, longueur 75 m
OL 95 2100    Câble optique, longueur 100 m
OL 95 2150    Câble optique, longueur 150 m
OL 95 2200    Câble optique, longueur 200 m


4 fibres, 8 x FC/PC
OL 95 4300   Câble optique, longueur 300 m



Un système Wisi





Doc SAT optique
