Solutions FTTH de WISI



Avec notre partenaire Zhone  nous pouvons proposer des solutions clé en mains FTTH :
  • FTTH P2P avec ou sans TV Overlay
  • FTTH GPON avec ou sans TV Overlay
La particularité de notre solution est de pouvoir offrir sur le même châssis dense à la fois des solutions P2P et GPON.
Nous avons différents types de châssis fonction de la taille du réseau.
  • MK 819 (Châssis 8U)



FTTH_1

Fiche Technique logo_pdf



MK 319 (Chassis 3U)


FTTH_2

MK 198 (Chassis 1U)

FTTH_3



Exemple de  CPE et ONT

 CP20 (CPE P2P, 2 RJ11, 4 RJ45 et RF Video)

FTTH_4

Fiche Technique logo_pdf



ZNID-GPON-2425 (4GE, 2POTS,   RF Video)

FTTH_5

Fiche Technique logo_pdf

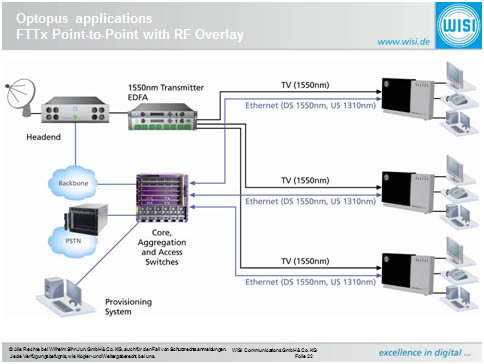

Solutions FTTH P2P


Une ou deux fibres sont déployées directement depuis un site central vers chaque abonné résidentiel ou professionnel.

Chez l’abonné un CPE (Terminal d’abonné ) convertit le signal optique via la fibre au protocole Ethernet et RF, pendant qu’à la tête de réseau le signal optique est transformé en Ethernet et aggrégé par le biais d’une série de Switchs optiques.

Dans la solution P2P le signal RF est transporté par le réseau de TV Overlay sur une autre fibre (dans le cas d’un réseau P2P 2 fibres) ou sur une longueur d’onde différente (dans le cas d’une solution P2P 1 fibre).


FTTH_6

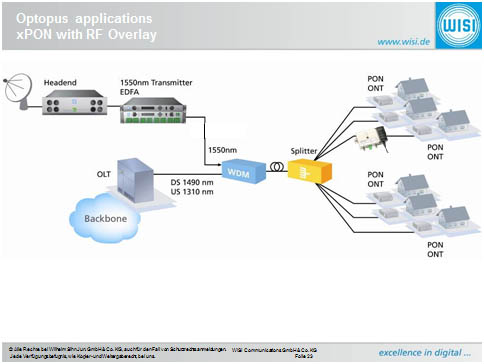

Solutions GPON

Cette solution necessite une seule fibre qui sera partagée typiquement par 32 ou 64 abonnés avec la TV RF en TV Overlay sur une autre longueur d’onde.

The ONU chez l’abonné residential ou professionnel convertit  le signal optique en datas et TV RF.    A la tête de réseau les signaux datas et RF sont combinés à la sortie de l’ OLT (Optical Line Terminal) sur une seule fibre en utilisant deux logueurs d’ondes pour alimenter jusqu’à 64 ONUs.




FTTH_7
