WISI-CMTS DOCSIS 3.0



Le CMTS (Cable Modem Termination System) termine le réseau DOCSIS dans les sites têtes de réseaux.

Le CMTS est l’interface RF avec le réseau HFC, FTTLA, FTTx ou RFoG.

 Il module le trafic IP en porteuse RF conformément à la norme EuroDOCSIS.

Chaque CMTS peut alimenter plusieurs émetteurs optiques qui eux-mêmes alimentent des Récepteurs optiques. Les voies de retour sont connectées directement depuis les récepteurs optiques au CMTS.

Le Modem câble eMTA est déployé chez le client pour fournir aussi bien les services de téléphonie et Internet.

Dans le futur, de nouveaux types de modems eMTA pourront être déployés dans le réseau, avec des modems câble autonomes et des STB numériques interactives, qui fonctionneront sur le réseau EuroDOCSIS

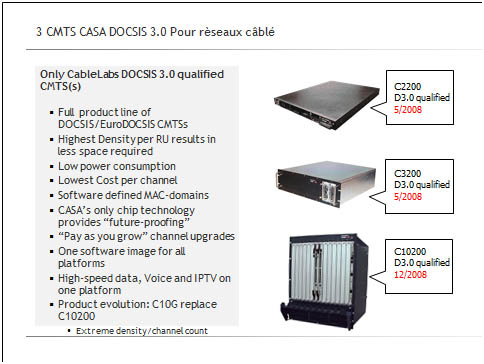

Nous avons 4 CMTS à la gamme certifiés DOCSIS 3.0 / Eurodocsis 3.0 :



  •  C2200    pour réseau câblé, 1RU, DOCSIS 3.0

Fiche Technique C2200 logo_pdf

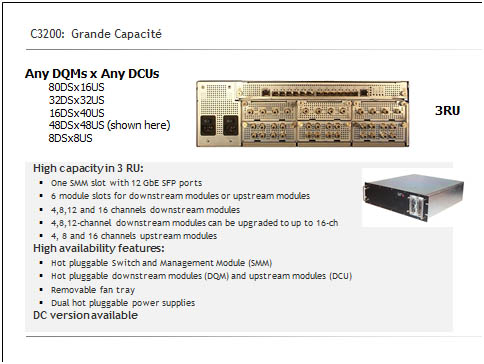

  • C3200     pour réseau câblé, 3RU, DOCSIS 3.0

  Fiche Technique C3200 logo_pdf



  • C10200   pour réseau câblé, 12RU, DOCSIS 3.0

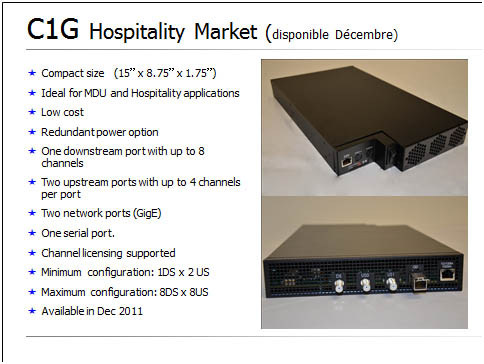

  • C1G      pour hospitality market, 1RU, DOCSIS 3.0  (disponible Décembre 2011)

   Fiche Technique C1G logo_pdf



CMTS_1



CMTS_2





CMTS_3



CMTS_4

CMTS_5



Nos CMTS Docsis 3.0 possèdent des fonctionnalités uniques :

Complète Flexibilité

Premièrement nos CMTS permettent une complète séparation des capacités de canaux en voie remontante et descendante dans un seul châssis et cela permet d’avoir des ratios flexibles du nombre de canaux en voie remontante et descendante. Les opérateurs câbles peuvent ajouter  indépendamment des canaux en voie remontante et des canaux en voie descendante.

Les utilisateurs professionnels ont plus besoin  de débit symétrique, alors que les abonnés résidentiels ont plus besoin de débit asymétriques.

Les applications IPTV ou vidéo-over-IP, ont besoin de plus de débit en voie descendante ce qui est principalement du control plane applications.



Densité

Les CMTS CASA sont très dense, par exemple le C2200 a une densité plus importante qu’un CMTS de seconde génération. Le C2200 peut supporter jusqu’à 48 canaux QAM descendants en 1RU,  alors qu’un CMTS seconde génération a typiquement 1 ou 2 canaux descendants en 1RU. La grande densité en voie descendante permet maintenant d’avoir une solution économique pour offrir des services Vidéo sur IP.



MPEG/DVB

Les CMTS CASA peuvent supporter à la fois du trafic DOCSIS et MPEG/DVB sur une seule et même plateforme. Cette fonctionnalité unique est très importante pour les opérateurs câbles afin de gérer leur ressource spectral  HFC sur une plateforme unique. Cela permet aussi de partager de façon dynamique entre la vidéo MPEG, les utilisateurs DOCSIS business et les utilisateurs DOCSIS résidentiels.

Par exemple, une grande partie de la bande passante peut être affectée aux utilisateurs Docsis Business pendant la journée et le soir on l’affecte au trafic Vidéo MPEG/DVB afin d’optimiser l’utilisation de la ressource spectral.



Full DOCSIS 3.0 incluant Multicast- Support

Les CMTS CASA ont les fonctionnalités DOCSIS 3.0 les plus développées sur le marché à ce jour. Ils offrent la plus grande capacité de channel bonding à la fois en voie descendante et voie remontante à ce jour sur le marché. La capacité impressionnante de bande passante Docsis et le coût par bit de la bande passante DOCSIS des CMTS fourni une opportunité sans précédent aux opérateurs câbles de rendre rentable le besoin en bande passante pour les services IP comme la TV sur IP en plus des services traditionnels Broadcast et VoIP.



VOD / I-TV Support

L’intégration de la capacité vidéo MPEG dans les CMTS permet aux opérateurs câbles la possibilité d’offrir  des programmes TV numériques, video-on-demand (VOD), et des services interactifs avec la même plateforme. La flexibilité, la multiplicité des fonctionnalités et le coût de la plateforme évite le besoin d’installer plusieurs systèmes en parallèles pour la TV MPEG, IPTV et l’accès haut débit DOCSIS.



Architecture Modulaire et Flexible

Les CMTS CASA sont très compacts. Ils sont basés sur une architecture modulaire qui offre aux opérateurs câbles la possibilité de dimensionner leurs réseaux en fonctions des besoins des services qu’ils vont commercialiser.

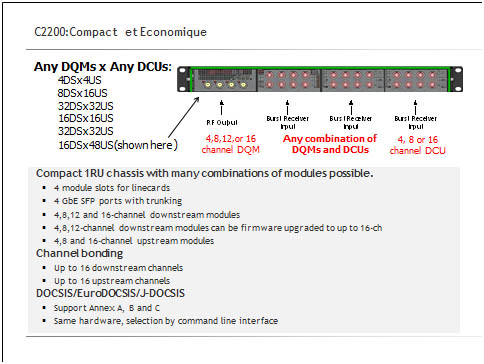

Par exemple, le C2200 consiste en un système de base avec des Switch L2/L3 incorporés, 4 ports GBE (SFP) et 4 slots pur cartes DOCSIS (Cartes voie descendante ou cartes voie remontante). On peut panacher le nombre de cartes (voie descendante ou remontante) en fonction des besoins il n’y a pas d’interdit.



Up-Converter Intégré grande performance

Chaque canal QAM descendant peut être configure pour supporter DOCSIS ou MPEG/DVB-C.



Fonctionnalités étendues DOCSIS 3.0  / Channel Bonding en voie descendante et voie remontante

En tant que CMTS certifié Full DOCSIS 3.0, les CMTS CASA permettent de faire du channel Bonding à la fois en voie descendante et remontante.

 Par exemple, le C2200 offre la plus grande capacité de channel bonding sur le marché à ce jour. Dans la voie descendante jusqu’à 16 canaux QAM peuvent bénéficier de la fonctionnalité Channel Bonding. Dans la voie remontante jusqu’à 16 canaux QAM peuvent bénéficier de la fonctionnalité Channel Bonding.

 Le C2200 supporte aussi IPv6 pour les Modems Câbles  et l’encryptage BPI+ / AES.



Grande Performance DVB Video

Les canaux descendants des CMTS CASA peuvent aussi fonctionner comme un Full MPEG ou DVB-C Edge QAM pour la video MPEG pour des applications de vidéo numériques comme la télévision par câble numérique, la video-on-demand, la TV interactive, et  network DVR.

A ce jour les CMTS CASA sont capables de gérer l’utilisation de la bande passante tout en maintenant la qualité video grâce à l’utilisation simultanée d'outils comme le multiplexage statistique pour tout le trafic  vidéo MPEG et DOCSIS et à la planification dynamique du trafic  MPEG et IP.



DOCSIS 3.0 Channel Bonding

Afin de respecter les demandes de performances provenant de l’émergence de nouveaux services, DOCSIS 3.0 utilise de nouvelles technologies. La plus novatrice est le Channel Bonding, qui permet au contenu d'être divisé à travers plusieurs canaux RF pour créer plus d’efficacité dans la répartition de charge et améliorer la gestion des pics de charge. Les flux de données sont  répartis dans 4 canaux placés n’ importe où dans une bande passante de 64 à 96MHz. Les données sont alors envoyées dans le réseau et restituées par le Modem. C'est une technologie semblable à la transmission IP à base de paquet, sauf que pour DOCSIS 3.0 les données sont divisées par fréquence. Ces canaux peuvent être non contigus ou adjacents.
