FILTRES AMPLIFICATEURS PROGRAMMABLES MULTI-CANAUX

VS23

Réception des canaux numériques et analogiques terrestres

• 4 entrées : BI-FM/BIII-DAB et 2 entrées UHF gain 45 dB

• Entrées UHF paramètrables sur 5 clusters (canaux ou groupe de canaux) pouvant

chacun être programmé sur une largeur de bande de 1 à 7 canaux

• 1 cluster de 1 à 4 canaux en BIII/DAB

• Entrée BI-FM paramètrable BI ou FM OU BI+FM

• Amplificateur d'entrée 20 dB sur les entrées UHF commutable

niveau de sortie à 116 dBμV

• Filtres de grande sélectivité

• Faible facteur de bruit 6 dB en UHF

• Égalisation manuelle du signal par atténuateur 30 dB au pas de 1 dB

• Téléalimentation sélectionnable  (12 ou 24 V) sur les entrées BIII/DAB et UHF

• Sorties test-30 dB

• Verrouillage par code 1...99

VS23

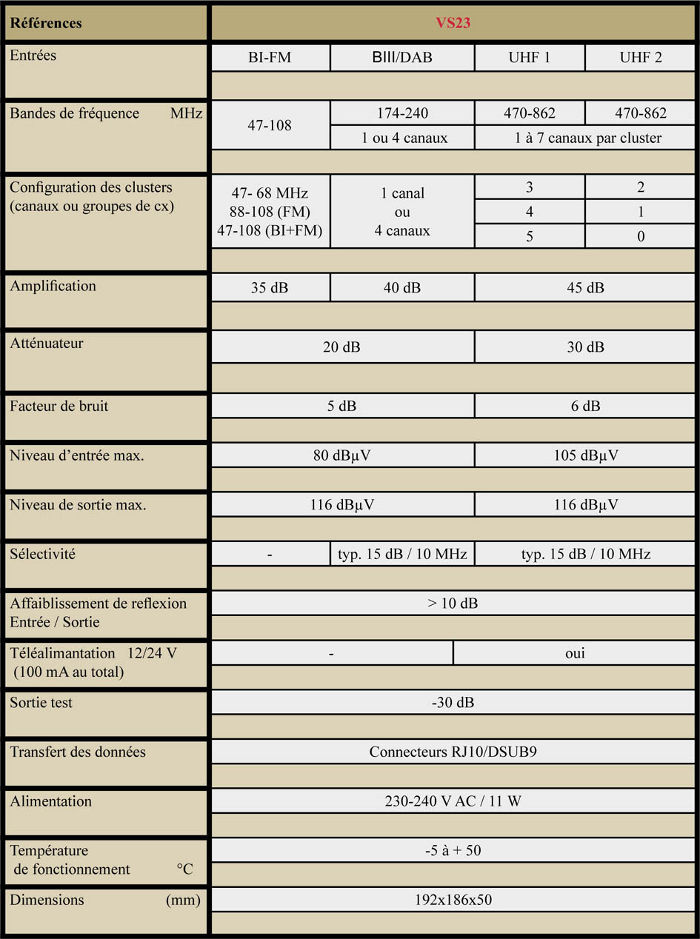

Tab_VS23



Fiche Techniquelogo_pdf

Schéma fonctionnel VS23 :

Schéma_VS23

FILTRES AMPLIFICATEURS PROGRAMMABLES MULTI-CANAUX

VS21 / VS22 / VS25

• Réception des canaux numériques et analogiques terrestres

VS21 : 6 entrées BI-FM / BIII / VHF-UHF / 3 entrées UHF gain 55 dB

VS22 : 5 entrées BI-FM / BIII / 3 entrées UHF gain 45 dB

VS25 : 4 entrées  BI-FM / BIII / 2 entrées UHF gain 45 dB

• Entrées UHF paramétrables sur 10 canaux (VS21/VS22), 8 canaux (VS25) ou groupe de canaux  pouvant chacun être programmé sur une largeur de bande de 1 à 7 canaux

• Filtres de grande sélectivité

• Faible facteur de bruit et amplification séparée à gain élevé

• Égalisation automatique et manuelle des signaux par Atténuateur de 30 dB réglable

par pas de 1 dB

• Haut niveau de sortie à 123 dBμV (VS21)

• Télé-alimentation sélectionnable sur les entrées VHF-UHF et UHF

• Sortie de test -30 dB

• Programmation très simple par OK41 ou OK41 A

• Fonction "copie" Avec OK41 A pour les stockages et les transferts de tous les paramètres vers d'autres amplificateurs, réduisant le temps d'installation

Tab_VS21/22/25



Fiche Technique logo_pdf

Fiche Technique logo_pdf

Fiche Technique logo_pdf

Conseil WISI :

Les basculements des plans de fréquences actuels vers des plans de passage et plans cibles peuvent nécessiter des interventions dans l’urgence au lendemain des changements de fréquence des émetteurs. Une solution consiste, lorsque les plans sont connus, de régler les filtrages de sorte à être compatible avec le plan en cours et le plan futur. Ainsi par exemple, un filtre devant assurer le passage du canal 47 puis, sur le plan suivant le canal 49 peut être réglé en 47 à 49. Cette disposition peut éviter les écrans noirs au lendemain des basculements de fréquences et permet d’envisager des interventions moins précipitées pour le rétablissement d’un filtrage optimisé au nouveau plan ainsi que les ajustement de niveau qui pourraient être nécessaires.

Avantage WISI :

Jusqu'à 10 filtres programmables sur des largeurs de 1 à 7 canaux, ce réglage de compatibilité intermédiaire est toujours possible.

Schémas fonctionnel VS21

Schéma_VS21



Schéma fonctionnel VS22 :

Schéma_VS22



Schéma fonctionnel VS25 :

Schéma_VS25
