Réseau optique BIS :



La distribution traditionnelle par câble coaxial  en bande intermédiaire satellite  IF distribution a toujours montré des limites dues aux pertes et dimensions des câbles.

 optique_1



• Traditionnellement la distribution IF requiert 1 câble coaxial par polarité dans les installations de type multiswitch.



Temps d’installation réduit



• 1 fibre optique  au lieu de  4 câbles coaxiaux
• Dimension dalles marines ou passages câbles  réduites
• 1 fibre optique par usager – quelque soit  le nombre d’équipements terminaux
• Les câbles de fibres optiques proposées sont préconnectorisés et ne nécessitent pas de préparation    spécifique.
• Coût d’installation réduit


Réduit la complexité de l’installation



• Pas de calcul ou de système complexe
• Pas de problème lié aux longueurs de câbles et compensation de pente.
• Pas d’interférences liées aux:
  – Rayonnements dus aux alimentation d’autres services
  – Interferences RF

• Transmet les signaux bandes  Horizontale & Verticale, Haute & Basse simultanéement sur une fibre optique
• Tête LNB Optique Universelle
• Le signal peut être réparti vers 32 Récepteurs
• Alimenté par un câble RF (connecteur F femelle):  12V 500mA

optique_2

Virtual Quattro” (4 sorties fixes LNB O/Ps)

optique_3

Virtual Twin” (2 universelle LNB O/Ps)
Virtual Quad” (4 universelle LNB O/Ps)

optique_4

optique_5

Configuration max BIS Optique

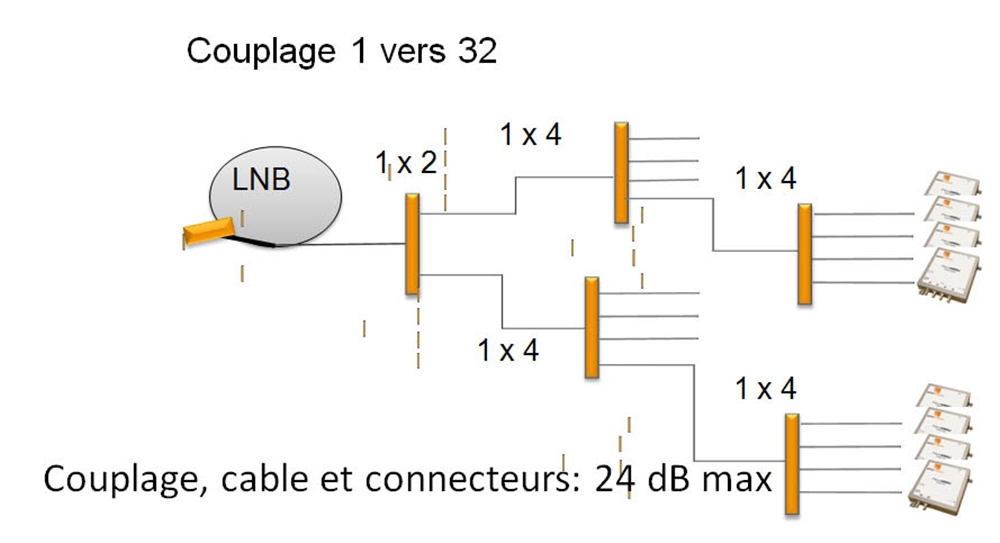

Couplage 1 vers 32



optique_6







Réseau optique BIS: petite collective (32 points de réception optique à une distance maximum de  10 km



Tête LNB optique (4 bandes satellites 0,95-5,95 Ghz) connectiques F (alimentation) et FC/PC



optique_7



Récepteur optique de Distribution Twin (2 sorties universelles)



optique_8



Récepteur optique  de Distribution Quad (4 sorties universelles)



optique_9



Récepteur optique de Distribution Quattro (4 sorties à polarités fixes)



optique_10



  Récepteur optique :


• 2 versions:
–“Virtual Quad”, (4 sorties universelles LNB O/Ps)
–“Virtual Quattro”, (4 sorties fixes LNB O/Ps)
–Sortie RF TNT & DAB (213 – 860 Mhz)
• Autres fonctions:
 –AGC
 –DEL indication alimentation & puissance optique reçue
Alimentation via module 230 VAC/6 VDC

optique_11

optique_12

optique_13

• Technologie éprouvée
• Solution à proposer pour une demande de multiplicité de programmes satellite.
• Sur le même réseau les signaux TNT peuvent également être transportés.
• Solution complète de la réception de signaux aux tuners satellite non limités en nombre chez l’usager.
• Solution économique et rapide en terme d’installation
• Solution d’avenir


Réseau Optique 1 vers 256



Réseau optique BIS: (256 points de réception optique à une distance maximum de  10 km)

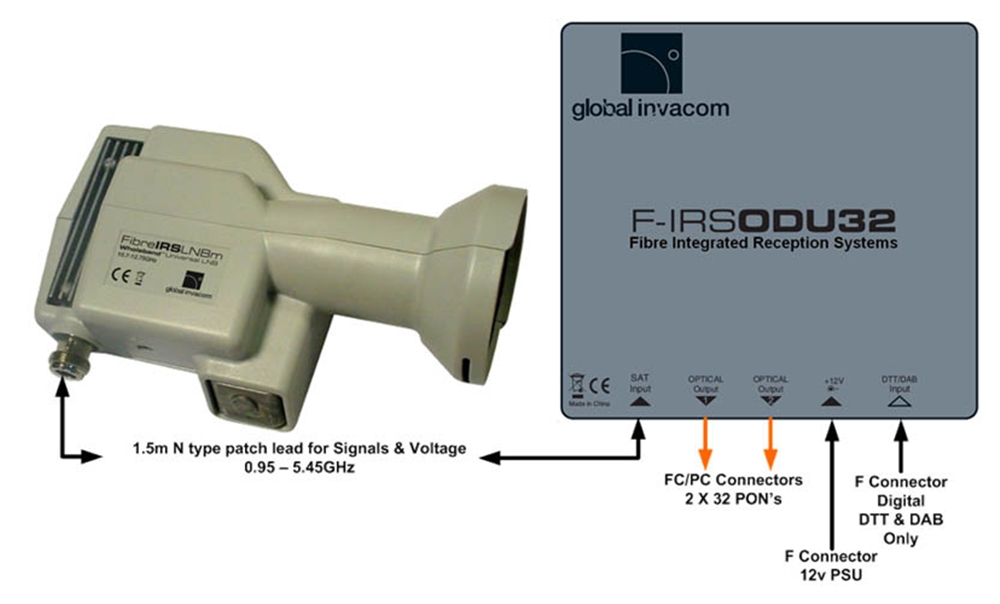

Kit comprenant 1 Tête LNB, 1 câble NM-NM et  1  Emetteur optique 2 entrées RF

(TNT et Satellite 4 polarités) 2 sorties optiques



optique_14



Emetteur optique 2 entrées  RF (TNT et Satellite universelle) 2 sorties optiques.

Câble RF NM-NM 2 m

Répartiteur RF 1 vers 4 / connectique N pour extension vers 4 Emetteurs optiques



optique_15



Récepteur Optique de Distribution Quad (4 sorties universelles + 1 sortie TNT)

Récepteur Optique de Distribution Quattro (4 sorties à polarités fixes + 1 sortie TNT)



BIS Optique: Produits passifs

Raccordements rapides avec la gamme Clik

Pas de soudures à réaliser

Une gamme de coupleurs, jarretières et raccord permettant de réaliser toutes les configurations



optique_17

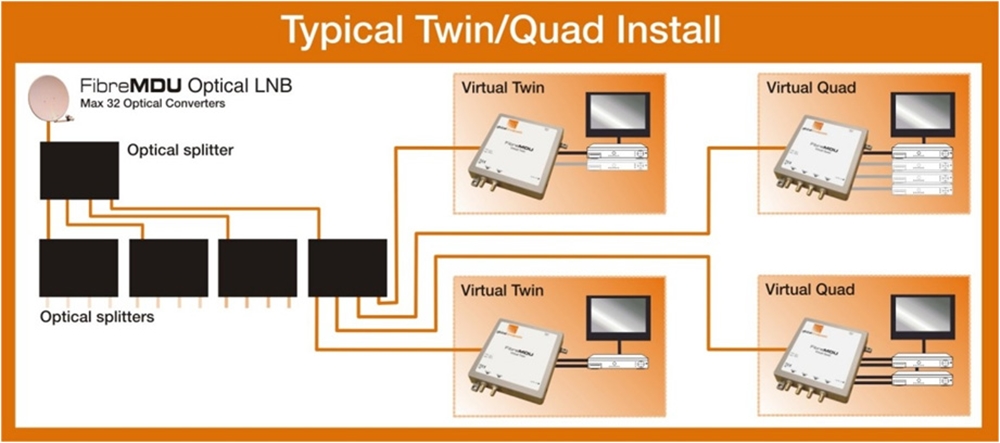

BIS Optique : Configuration

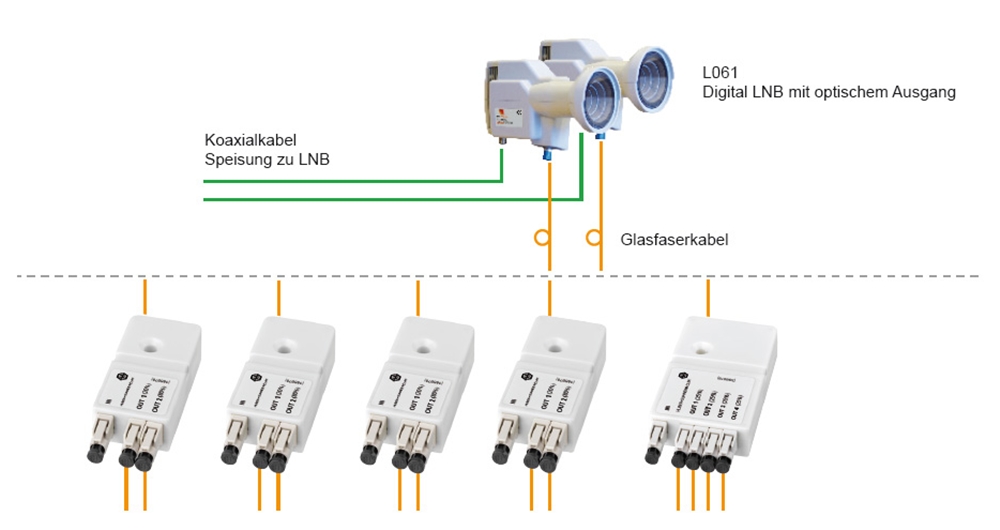

optique_18

optique_23

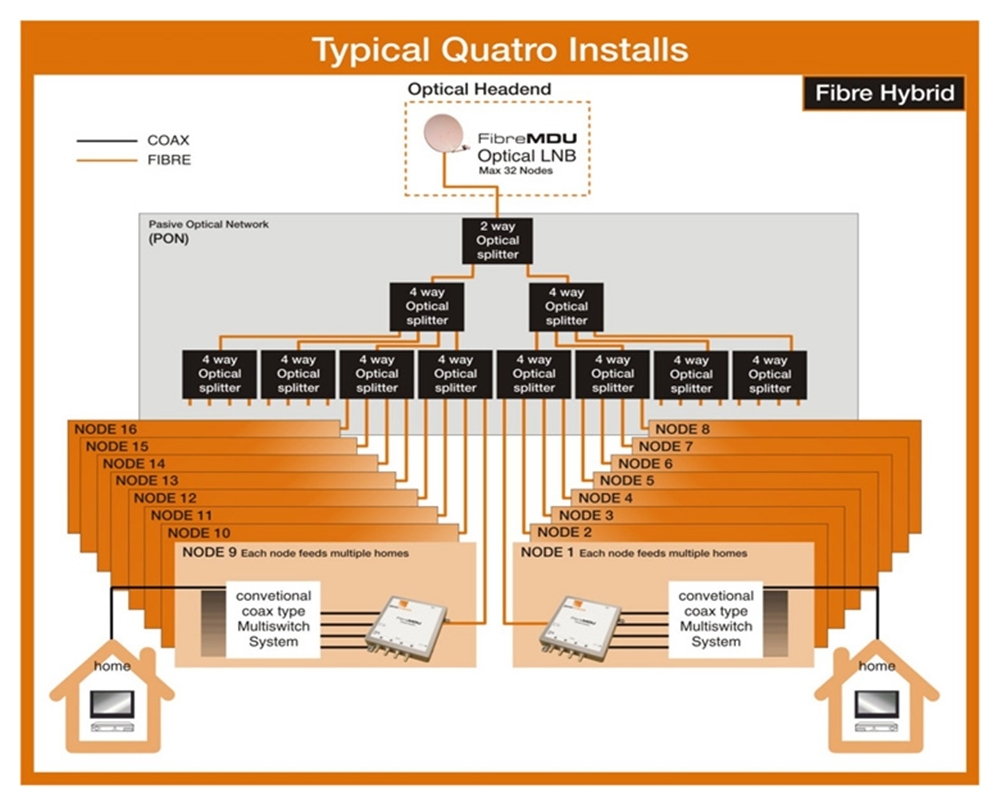

  BIS Optique: Architecture Quad & Quattro



optique_24
